Paquete de soldadura JET-FIT

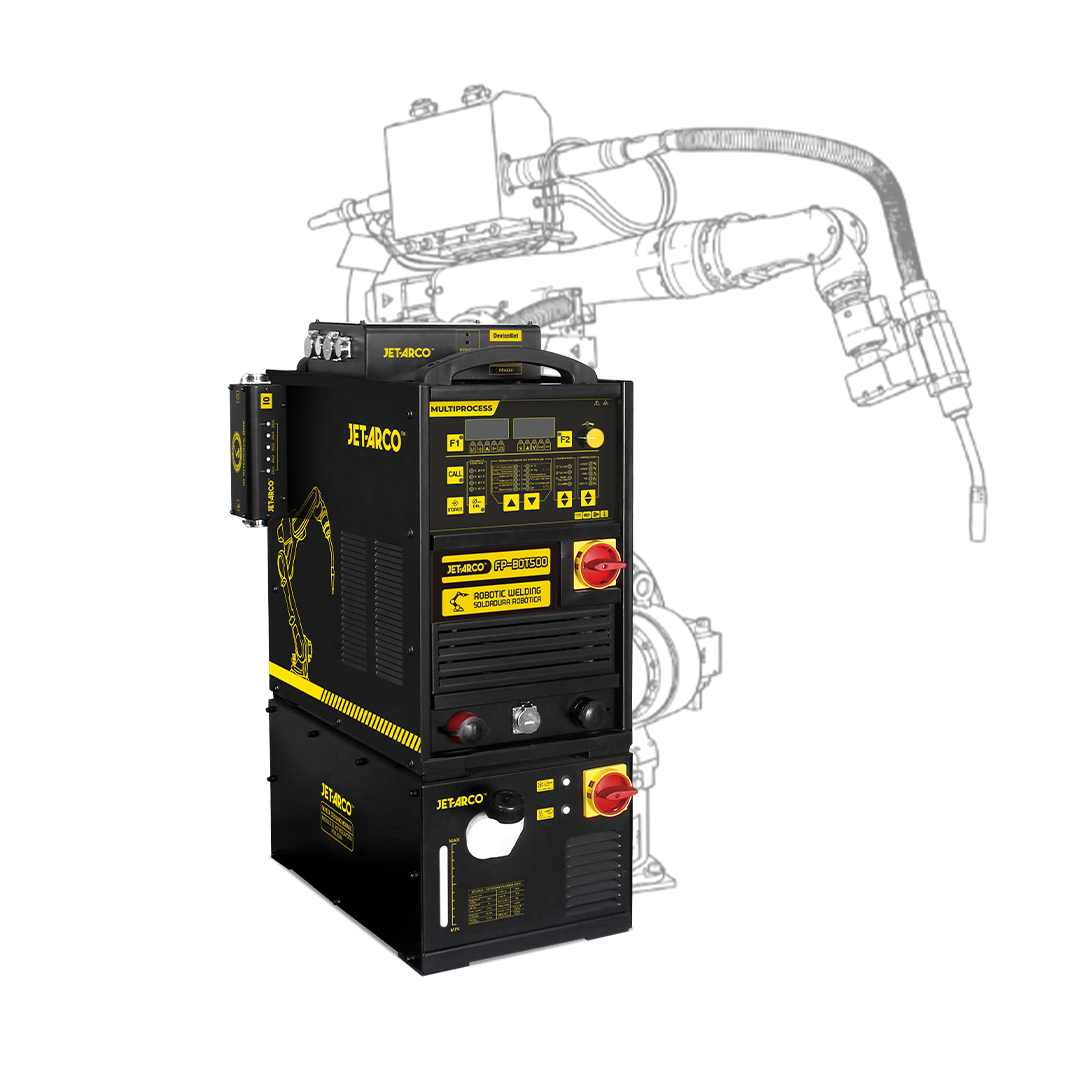

JET-FIT Multimarca es una solución de soldadura robótica diseñada para integrarse con diferentes plataformas de automatización industrial mediante una interfaz de comunicación digital flexible y versátil. Disponible en versiones JET-FIT 350 y JET-FIT 500, combina fuente de potencia, alimentación de hilo, antorcha robótica y sistemas auxiliares para facilitar la integración en celdas de soldadura automatizada.

Su arquitectura multimarca permite la comunicación con robots industriales de distintos fabricantes y soporta protocolos como DeviceNet, IO, CAN, EtherCAT, PROFINET, RS485, CANopen y EtherNet/IP, ofreciendo una solución adaptable a diferentes entornos de producción.

JET-FIT Multimarca incorpora soldadura MIG/MAG por pulsos, alimentación estable del hilo y funciones de seguimiento y búsqueda de juntas para mejorar la corrección de trayectoria y la detección de la posición de unión. Puede complementarse con estación automática de limpieza de antorcha para reducir las intervenciones manuales y facilitar el mantenimiento.

Especificaciones

Compatibilidad de integración robótica

Tipo de sistema	Paquete para soldadura robótica multimarca
Versiones disponibles	JET-FIT 350 / JET-FIT 500
Interfaz	Interfaz digital flexible de comunicación
Marcas compatibles indicadas	ESTUN, CROBOTP, ABB, KUKA, FANUC, YASKAWA y KAWASAKI
Protocolos disponibles	DeviceNet, IO, CAN, EtherCAT, PROFINET, RS485, CANopen y EtherNet/IP
Seguimiento / búsqueda de junta	Disponible
Estación de limpieza de antorcha	Disponible

Especificaciones técnicas de las fuentes de potencia

Especificación	FP-BOT350	FP-BOT500
Tecnología de soldadura	Inverter MIG/MAG doble pulso	Inverter MIG/MAG doble pulso
Voltaje / frecuencia nominal de entrada	Trifásica 380 V ±10% / 50 Hz	Trifásica 380 V ±10% / 50 Hz
Potencia nominal de entrada	17,1 kVA	27,6 kVA
Corriente nominal de entrada	26 A	42 A
Voltaje nominal de salida	31,5 V	39 V
Ciclo de trabajo	100%	100%
Voltaje en vacío	85 V	85 V
Rango de corriente de salida	20–350 A	20–500 A
Rango de voltaje de salida	14–40 V	14–50 V
Diámetro del hilo	0,8 / 1,0 / 1,2 mm	0,8 / 1,0 / 1,2 / 1,6 mm
Tipo de alimentación de hilo	Push / Push-Pull	Push / Push-Pull
Refrigeración de la antorcha	Agua / Aire	Agua / Aire
Grado de protección	IP23S	IP23S
Clase de aislamiento	H/B	H/B
Materiales compatibles	Acero al carbono, acero inoxidable, aleación de aluminio, aleación de cobre e hilo tubular
Funciones disponibles	MIG/MAG, Pulso, Soldadura robótica	MIG/MAG, Pulso, Soldadura robótica

Especificaciones técnicas de la estación de limpieza de antorcha

Modelo	TLS-2000S
Presión de aire de entrada	Aire comprimido limpio con aceite lubricante, 5,5–8 bar
Temperatura del entorno de trabajo	-5 °C a +50 °C
Consumo de aire	Aprox. 10 L/s
Motor neumático	Aprox. 425 rpm; par máximo: 6,3 Nm
Voltaje de control	24 V DC
Corriente de control	Imax = 0,15 A
Depósito de agente antiproyecciones	500 ml
Capacidad de corte de hilo	Hilo sólido: máx. 1,6 mm / Hilo tubular: máx. 3,2 mm
Tiempo de corte	Aprox. 0,5 s

Especificaciones técnicas de las antorchas robóticas

Especificación	AJFIT AIR	AJFIT WATER
Tipo de antorcha	Antorcha robótica MIG/MAG	Antorcha robótica MIG/MAG
Método de refrigeración	Refrigerada por aire	Refrigerada por agua
Capacidad con CO?	500 A	550 A
Capacidad con gas mezcla	400 A	500 A
Ciclo de trabajo	60%	100%
Diámetro de hilo	1,0–1,6 mm	1,0–1,6 mm
