Sistema de soldadura por arco sumergido

El JET-ARCO Shipyard SAW es un sistema de soldadura por arco sumergido desarrollado para aplicaciones industriales de alta exigencia, como construcción naval, calderería, fabricación de puentes, estructuras de acero y torres eólicas. Está disponible con fuentes de potencia inverter de 1000 A, 1250 A y 1500 A, ofreciendo una solución adaptable a diferentes necesidades de producción. Ficha tecnica Shipyard SAW 1509… Ficha tecnica Shipyard SAW 1509…

Incorpora modos SAW de corriente constante (CC) y tensión constante (CV), alimentación de hilo mediante doble rodillo y posibilidad de conexión de varias fuentes en paralelo. Su configuración admite distintas aplicaciones y tipos de hilo, proporcionando una solución versátil para trabajos industriales de gran capacidad. Ficha tecnica Shipyard SAW 1509…

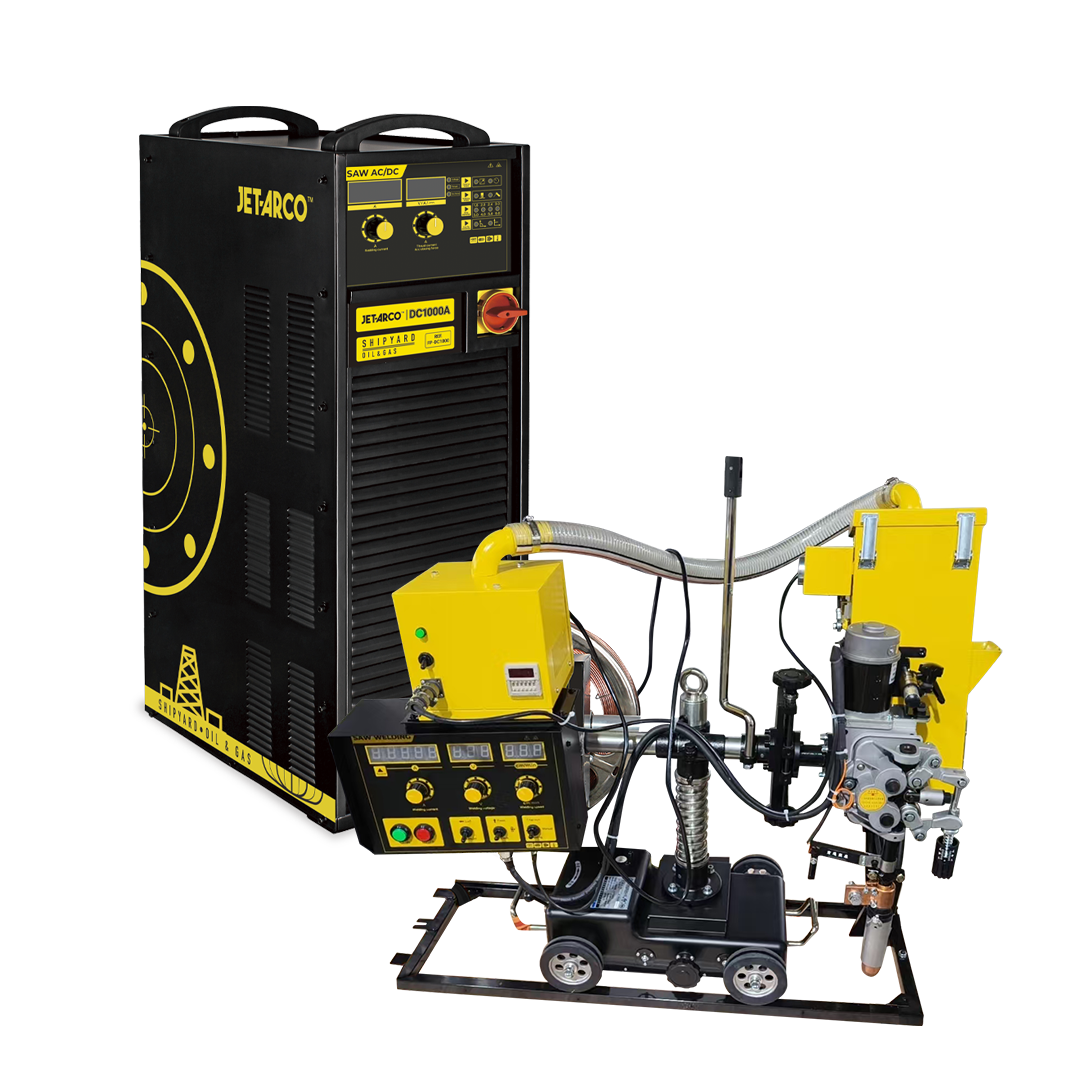

El sistema puede integrar tractor de soldadura SAW con unidad de aspiración, fuente de potencia inverter y caja de control remoto opcional, facilitando el desplazamiento, la alimentación del hilo y el control operativo durante el proceso de soldadura.

Especificaciones

Especificaciones técnicas de la fuente de potencia

Especificación técnica	1000 A	1250 A	1500 A
Procesos / funciones	SAW / CAC-A / MMA	SAW / CAC-A / MMA	SAW / CAC-A / MMA
Modos SAW (DC)	Corriente constante (CC) / Tensión constante (CV)	Corriente constante (CC) / Tensión constante (CV)	Corriente constante (CC) / Tensión constante (CV)
Tensión nominal de entrada / frecuencia	380 V (3PH) ±10 %, 50 Hz	380 V (3PH) ±10 %, 50 Hz	380 V (3PH) ±10 %, 50 Hz
Potencia nominal de entrada	55 kVA	69 kVA	89 kVA
Corriente nominal de entrada	83 A	115 A	140 A
Tensión nominal de salida	44 V	44 V	44 V
Ciclo de trabajo	100 %	100 %	100 %
Tensión en vacío	SAW: 87 V / MMA: 84 V	SAW: 87 V / MMA: 84 V	SAW: 87 V / MMA: 84 V
Rango de regulación de corriente	50–1000 A	50–1250 A	50–1500 A
Rango de regulación de tensión	20–50 V	20–50 V	20–50 V
Factor de potencia	? 0,88	? 0,88	? 0,88
Diámetro del hilo de soldadura	1,6–5,0 mm	1,6–6,0 mm	1,6–6,0 mm
Sistema de alimentación de hilo	Doble rodillo	Doble rodillo	Doble rodillo
Conexión en paralelo de fuentes	Sí	Sí	Sí
Protecciones	Sobrecalentamiento / desconexión / cortocircuito	Sobrecalentamiento / desconexión / cortocircuito	Sobrecalentamiento / desconexión / cortocircuito
Grado de protección	IP23S	IP23S	IP23S
Clase de aislamiento	H/B	H/B	H/B

Especificaciones técnicas del tractor de soldadura SAW

Parámetro	Especificación
Tensión nominal del motor	DC 110 V
Velocidad de alimentación del hilo	40–450 cm/min
Velocidad de soldadura	10–120 cm/min
Recorrido de elevación de la punta de contacto del cabezal	70 mm
Recorrido de elevación de la columna central	80 mm
Recorrido de ajuste horizontal de la columna	±30 mm
Recorrido retráctil del brazo	100 mm
Ángulo de rotación del brazo alrededor de la columna	? ±90°
Ángulo de elevación frontal	45°
Ángulo de inclinación del cabezal	±45°
Diámetro del hilo	Ø1,6–Ø6 mm
Rango de corriente aplicable	250–1250 A
Capacidad del depósito de flux	10 L
Peso del carro de soldadura	50 kg
Dimensiones del carro de soldadura	1100 × 430 × (650–730) mm
